8.9 APPROXIMATE HYBRID EQUIVALENT CIRCUIT
Approximate Hybrid Equivalent Circuit
a. Mengetahui apa itu Approximation Hybrid Equivalent Circuit
b. Mengetahui rangkaian Approximation Hybrid Equivalent
c. Mengetahui fungsi Approximation Hybrid Equivalent
➤Resistor sebagai tahanan
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya.
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
➤ Capasitor sebagai penyimpan energi listrik
Suatu komponen elektronika yang mempunyai kemampuan menyimpan muatan listrik.
➤ Ground sebagai potensial nol
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal
bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal
listrik dalam rangkaian elektronika.
➤ NPN transistor sebagai saklar penyambung, pemutus dan penguat sinyal
Transistor
NPN terdiri dari selapis semikonduktor tipe-p diantara dua lapis
tipe-n. Arus kecil yang memasuki basis pada tunggal emittor dikuatkan di
keluaran kolektor. Tanda panah dari simbol diletakkan di kaki emittor
dan menuju keluar.
Datasheet MPS8098
Datasheet MPS8098
Karena berbagai parameter model hibrid ditentukan oleh lembar data atau
analisis eksperimental, analisis dc yang terkait dengan penggunaan model re
bukanlah bagian integral dari penggunaan parameter hybrid. Dengan kata lain, saat masalah disajikan,
parameter seperti hie, hfe, hib, dan sebagainya, ditentukan.
Konfigurasi Fixed-Bias
Untuk konfigurasi bias-tetap pada Gambar 8.37, jaringan ekivalen ac sinyal kecil ,
gambar 8.38 menggunakan perkiraan common-emitor hybrid
gambar 8.37
gambar 8.38
Contoh:
Konfigurasi Pembagi Tegangan
Untuk konfigurasi bias pembagi tegangan pada Gambar 8.40, dihasilkan sinyal kecil ac
jaringan yang setara akan memiliki tampilan yang sama seperti Gambar 8.38, dengan RB
digantikan oleh
Konfigurasi Emitter-Bias Unbypassed
Untuk konfigurasi bias emitor-unbypass ac sinyal kecil kembali digantikan oleh hie dan Ib oleh
hfeIb. Itu

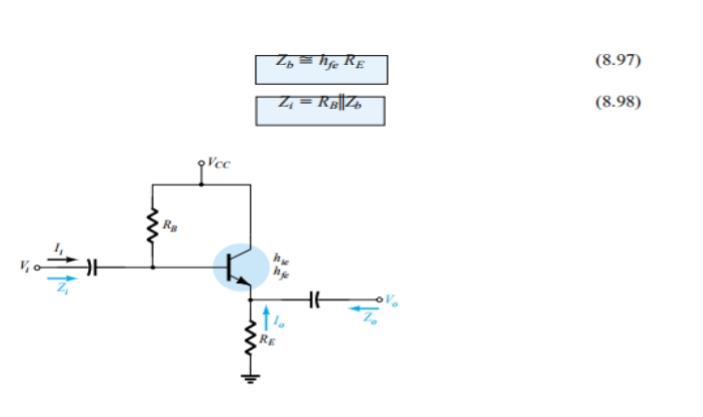

Konfigurasi Emitor-Pengikut
Untuk pengikut emitor pada Gambar 8.42, model ac sinyal kecil dengan re hie dan hfe. Oleh karena itu
persamaan yang dihasilkan akan sangat mirip.
Zi:

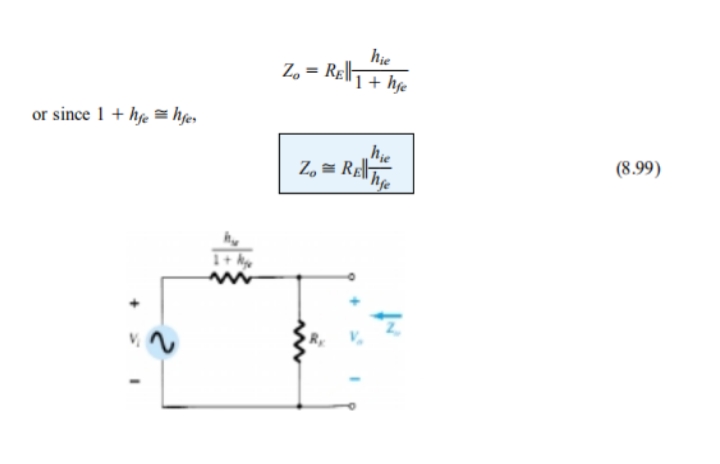

Zo: Untuk Zo, jaringan output yang ditentukan oleh persamaan yang dihasilkan akan muncul
Av: Untuk penguatan tegangan
gambar 8.43
Konfigurasi Common-Base
Konfigurasi terakhir yang akan diperiksa dengan perkiraan rangkaian ekuivalen hybrid
gambar 8.44
gambar 8.45
contoh:
Baterai sebagai sumber tegangan. Tegangan dialirkan ke resistor, kapasitor dan ke transistor NPN. Arus yang mengalir antara kaki basis dan emitor akan berfungsi sebagai saklar untuk mengalirkan arus yang lebih besar dari kaki kolektor ke emitor.
Gambar8.37
gambar 8.38
gambar 8.39
Gambar 8.40
gambar 8.41
Gambar 8.42
gambar 8.43
Gambar 8.44
Gambar 8.45
Gambar 8.46
Video 8.35
Video 8.36
Video 3.7
Video8.38
video 8.39
video 8.40
video 8.41
Video 8.42
video 8.43
video 8.45
Download Simulasi Rangkaian 8.35 disini
Download Simulasi Rangkaian 8.36 disini
Download Simulasi Rangkaian 8.37 disini
Download Simulasi Rangkaian 8.38 disini
Download Simulasi Rangkaian 8.39 disini
Download Simulasi Rangkaian 8.40 disini
Download Simulasi Rangkaian 8.41 disini
Download Simulasi Rangkaian 8.42 disini
Download Simulasi Rangkaian 8.43 disini
Download Simulasi Rangkaian 8.44 disini
Download Simulasi Rangkaian 8.45 disini
Download Simulasi Rangkaian 8.46 disini
Download Video 8.35 disini
Download Video 8.36 disini
Download Video 8.37 disini
Download Video 8.38 disini
Download Video 8.39 disini
Download Video 8.40 disini
Download Video 8.41disini
Download Video 8.42 disini
Download Video 8.43 disini
Download Video 8.44 disini
Download VIdeo 8.45 disini
Download Video 8.46 disini
Download Datasheet disini
Download daftar nilai resistor dipasaran disini

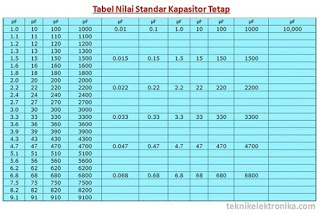

Download tabel nilai kapasitordisini
Download HTML disini
