1. Tujuan

1. Untuk mengetahui sensor mq2 dan sensor LDR.

2. Untuk memahami prinsip sensor mq2 dan sensor LDR.

3.  Mengaplikasikan sensor mq2 dan sensor LDR sebagai rangkaian pendeteksi telur busuk



2. Alat dan Bahan

    2.1 Alat

1. Voltmeter DC





2. Ground


3. Power supply




2.2 Bahan

1. Resistor


Spesifikasi


Grafik


2. Sensor Gas MQ-2



Spesifikasi

1. Catu daya pemanas : 5V AC/DC

2. Catu daya rangkaian : 5VDC

3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen

4. Keluaran : analog (perubahan tegangan)

Sensor ini dapat mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V.

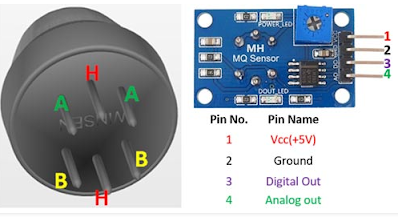

Konfigurasi Pin


1. Pin 1 merupakan heater internal yang terhubung dengan ground.

2. Pin 2 merupakan tegangan sumber (VC) dimana Vc < 24 VDC.

3. Pin 3 (VH) digunakan untuk tegangan pada pemanas (heater internal) dimana VH = 5VDC.

4. Pin 4 merupakan output yang akan menghasilkan tegangan analog.

Grafik


 3. Motor DC



Spesifikasi




Konfigurasi Pin


Pin 1 : Terminal 1

Pin 2 : Terminal 2


4. Gerbang XOR



 5. Diode





Konfigurasi Pin


Spesifikasi





Grafik


6. Gerbang AND



Konfiugurasi pin

- Vcc : Kaki 14

 - GND : Kaki 7

- Input : Kaki 1, 2, 3, 4, 5, 9,10,11 dan 13

- Output : Kaki 6, 8,  dan 12


7. Logic state




8. Op-amp


Konfigurasi Pin



Spesifikasi


9. Potensiometer


Spesifikasi



10. Transistor NPN


Konfigurasi Pin



Spesifikasi



11. LED


Spesifikasi





12. Sensor LDR


 Konfigurasi Pin






Spesifikasi

Tegangan maksimum (DC): 150V

Konsumsi arus maksimum: 100mW

Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

Puncak spektral: 540nm (ukuran gelombang cahaya)

Waktu Respon Sensor : 20ms – 30ms

Suhu operasi: -30° Celsius – 70° Celcius.

Grafik Sensor


13. IC 4026





14. Gerbang Logika NOR IC 7402


 Spesifikasi

1. Tegangan Suply: 7 V

2. Tegangan input: 5.5 V

3. Beroperasi pada suhu udara 0 sampai +70 derjat

4. Kisaran suhu penyimpanan: -65 derjat sampai 150 derjat celcius.

Konfigurasi pin

1. Vcc : Kaki 14

2. GND : Kaki 7

3. Input : Kaki 2, 3, 6, 8, 9, 11, dan 12

4. Output : Kaki 1, 4, 10, dan 13

Data Sheet IC 7402


15. Inverter (NOT)

Konfigurasi Pin


Spesifikasi

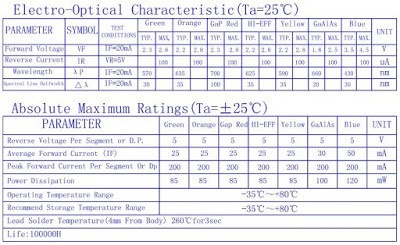

16. 7 Segment Cathoda

Konfigurasi Pin


3. Dasar Teori

1.  Sensor MQ2

Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor MQ-2 adalah sensor yang digunakann untuk mendeteksi konsentrasi gas yang mudah terbakar di udara serta asap dan output membaca sebagai tegangan analog. Sensor gas asap MQ-2 dapat langsung diatur sensitifitasnya dengan memutar trimpotnya. Sensor ini biasa digunakan untuk mendeteksi kebocoran gas baik di rumah maupun di industri. Gas yang dapat dideteksi diantaranya : LPG, i-butane, propane, methane , alcohol, Hydrogen, smoke.


Sensor ini dapat mendeteksi konsentrasi gas yang  mudah terbakar di udara serta asap dan keluarannya berupa tegangan analog. Sensor dapat mengukur konsentrasi gas mudah terbakar dari 300 sampai 10.000 sensor ppm. Dapat beroperasi pada suhu dari -20°C sampai 50°C dan mengkonsumsi arus kurang dari 150 mA pada 5V.




2. Resistor

Resistor adalah komponen elektronika pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian elektronika. Satuan Resistor adalah Ohm (simbol: Ω) yang merupakan satuan SI untuk resistansi listrik. Resitor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm (V = I.R ).




Cara menghitung nilai resistansi resistor dengan gelang warna:

a. Dengan kode warna resistor

1. Masukkan angka langsung dari kode warna gelang pertama.

2. Masukkan angka langsung dari kode warna gelang kedua.

3. Masukkan angka langsung dari kode warna gelang ketiga.

4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10 (10^n), ini merupakan nilai toleransi dari resistor.



Resistor dengan 4 cincin kode warna

Maka cincin ke 1 dan ke 2 merupakan digit angka, dan cincin kode warna ke 3 merupakan faktor pengali kemudian cincin kode warnake 4 menunjukan nilai toleransi resistor.

Resistor dengan 5 cincin kode warna

Maka cincin ke 1, ke 2 dan ke 3 merupakan digit angka, dan cincin kode warna ke 4 merupakan faktor pengali kemudian cincin kode warna ke 5 menunjukan nilai toleransi resistor.

Resistor dengan 6 cincin kode warna

Resistor dengan 6 cicin warna pada prinsipnya sama dengan resistor dengan 5 cincin warna dalam menentukan nilai resistansinya. Cincin ke 6 menentukan coefisien temperatur yaitu temperatur maksimum yang diijinkan untuk resistor tersebut.

b. Dengan kode huruf resistor


Kode Huruf Untuk Nilai Resistansi :

· R, berarti x1 (Ohm)

· K, berarti x1000 (KOhm)

· M, berarti x 1000000 (MOhm)

 Kode Huruf Untuk Nilai Toleransi :

· F, untuk toleransi 1%

· G, untuk toleransi 2%

· J, untuk toleransi 5%

· K, untuk toleransi 10%

· M, untuk toleransi 20%

Rumus Resistor:

- Rumus dari Rangkaian Seri Resistor: Rtotal = R1 + R2 + R3 + ….. + Rn

- Rumus dari Rangkaian paralel Resistor: 1/Rtotal = 1/R1 + 1/R2 + 1/R3 + ….. + 1/Rn

- Rumus resistor dengan hukum ohm: R = V/I


3. Transistor NPN

Transistor merupakan alat semikonduktor yang dapat digunakan sebagai penguat sinyal, pemutus atau penyambung sinyal, stabilisasi tegangan, dan fungsi lainnya. Transistor memiliki 3 kaki elektroda, yaitu basis, kolektor, dan emitor. Pada rangkaian kali ini digunakan transistor 2N2222A bertipe NPN. Transistor ini diperumpamakan sebagai saklar, yaitu ketika kaki basis diberi arus, maka arus pada kolektor akan mengalir ke emiter yang disebut dengan kondisi ON. Sedangkan ketika kaki basis tidak diberi arus, maka tidak ada arus mengalir dari kolektor ke emitor  yang disebut dengan kondisi OFF. Namun, jika arus yang diberikan pada kaki basis  melebihi arus pada kaki kolektor atau arus pada kaki kolektor adalah nol (karena tegangan kaki kolektor sekitar 0,2 - 0,3 V), maka transistor akan mengalami cutoff  (saklar tertutup).

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Grafik Transitor


Karakteristik dari masing-masing daerah operasi transistor tersebut dapat diringkas sebagai berikut:

1. Daerah Potong (cutoff)

Dioda Emiter diberi prategangan mundur. Akibatnya, tidak terjadi pergerakan elektron, sehingga arus Basis, IB = 0. Demikian juga, arus Kolektor, IC = 0, atau disebut ICEO (Arus Kolektor ke Emiter dengan harga arus Basis adalah 0).

2. Daerah Saturasi

Dioda Emiter diberi prategangan maju. Dioda  Kolektor juga diberi prategangan maju. Akibatnya, arus Kolektor, IC, akan mencapai harga maksimum, tanpa bergantung kepada arus Basis, IB, dan βdc. Hal ini, menyebabkan Transistor menjadi komponen yang tidak dapat dikendalikan. Untuk menghindari daerah ini, Dioda Kolektor harus diberi prateganan mundur, dengan tegangan melebihi VCE(sat), yaitu tegangan yang menyebabkan Dioda Kolektor saturasi.

3. Daerah Aktif

Dioda Emiter diberi prategangan maju. Dioda Kolektor diberi prategangan mundur. Terjadi sifat-sifat yang diinginkan, dimana:

atau


Jenis Transistor:

1.      Bipolar Junction Transistor (BJT)

Bi artinya dua dan Polar asal kata dari polarity yang artinya polaritas, dengan kata lain bipolar junction transistor (BJT) adalah jenis Transistor yang memiliki dua polaritas yaitu hole (lubang) atau elektron sebagai carier (pembawa) untuk menghantarkan arus listrik. Prinsip dasar konstruksinya disusun seperti dari dua buah dioda yang disambungkan pada kutub yang sama yaitu Anoda dengan anoda sehingga menghasilkan transistor jenis NPN atau Katoda dengan katoda yang menjadi transistor jenis PNP.

2. Unipolar Junction Transistor (UJT)

Pada transistor UJT hanya satu polaritas saja yang dijadikan carier/pembawa muatan arus listrik, yaitu elektron saja atau hole/lubangnya saja, tergantung dari jenis transistor UJT tersebut. Karena prinsip kerjanya transistor ini berdasarkan dari efek medan listrik, maka transistor UJT lebih dikenal dengan nama FET (Field Efect Transistor) atau Transistor Efek Medan.

Karakteristik:






4. Op-amp

Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas.

 Simbol

Karakteristik IC OpAmp

· Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)

· Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)

· Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)

· Impedansi Output (Output Impedance ) atau Zout = 0 (nol)

· Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)

· Karakteristik tidak berubah dengan suhu


Inverting Amplifier


Rumus:


Non Inverting


Rumus:

Komparator


Rumus:


Adder


Rumus:


Bentuk Gelombang




5. Motor

Motor Listrik DC atau DC Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Prinsip Kerja Motor DC

Terdapat dua bagian utama pada sebuah Motor Listrik DC, yaitu Stator dan Rotor. Stator adalah bagian motor yang tidak berputar, bagian yang statis ini terdiri dari rangka dan kumparan medan. Sedangkan Rotor adalah bagian yang berputar, bagian Rotor ini terdiri dari kumparan Jangkar. Dua bagian utama ini dapat dibagi lagi menjadi beberapa komponen penting yaitu diantaranya adalah Yoke (kerangka magnet), Poles (kutub motor), Field winding (kumparan medan magnet), Armature Winding (Kumparan Jangkar), Commutator (Komutator) dan Brushes (kuas/sikat arang).

Pada prinsipnya motor listrik DC menggunakan fenomena elektromagnet untuk bergerak, ketika arus listrik diberikan ke kumparan, permukaan kumparan yang bersifat utara akan bergerak menghadap ke magnet yang berkutub selatan dan kumparan yang bersifat selatan akan bergerak menghadap ke utara magnet. Saat ini, karena kutub utara kumparan bertemu dengan kutub selatan magnet ataupun kutub selatan kumparan bertemu dengan kutub utara magnet maka akan terjadi saling tarik menarik yang menyebabkan pergerakan kumparan berhenti.

Untuk menggerakannya lagi, tepat pada saat kutub kumparan berhadapan dengan kutub magnet, arah arus pada kumparan dibalik. Dengan demikian, kutub utara kumparan akan berubah menjadi kutub selatan dan kutub selatannya akan berubah menjadi kutub utara. Pada saat perubahan kutub tersebut terjadi, kutub selatan kumparan akan berhadap dengan kutub selatan magnet dan kutub utara kumparan akan berhadapan dengan kutub utara magnet. Karena kutubnya sama, maka akan terjadi tolak menolak sehingga kumparan bergerak memutar hingga utara kumparan berhadapan dengan selatan magnet dan selatan kumparan berhadapan dengan utara magnet. Pada saat ini, arus yang mengalir ke kumparan dibalik lagi dan kumparan akan berputar lagi karena adanya perubahan kutub. Siklus ini akan berulang-ulang hingga arus listrik pada kumparan diputuskan.


6. LDR Sensor

LDR (Ligh Dependent Resistor) adalah suatu komponen elektronik yang resistansinya tergantung pada intensitas cahaya. LDR di buat dari bahan Cadium Sulfida yang peka terhadap cahaya. LDR akan mempunyai hambatan yang sangat besar saat tidak ada cahaya mengenainya (gelap). Dalam kondisi ini hambatan LDR mampu mencapai 1M ohm, akan tetapi pada saat LDR mendapat cahaya hambatan LDR akan menurun menjadi beberapa puluh ohm saja.


Pada saat gelap atau cahaya redup, bahan dari cakram pada LDR menghasilkan elektron bebas dengan jumlah yang relatif kecil. Sehingga hanya ada sedikit elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya redup LDR menjadi pengantar arus yang kurang baik, atau bisa disebut juga LDR memiliki resistansi yang besar pada saat gelap atau cahaya redup.

Pada saat cahaya terang, ada lebih banyak elektron yang lepas dari bahan semikonduktor tersebut. Sehingga akan ada lebih banyak elektron untuk mengangkut muatan elektrik. Artinya pada saat cahaya terang LDR menjadi konduktor atau bisa disebut juga LDR memilki resistansi yang kecil pada saat cahaya terang. LDR digunakan untuk mengubah energi cahaya menjadi energi listrik. Saklar cahaya otomatis adalah salah satu contoh alat yang menggunakan LDR. Akan tetapi karena responsnya  terhadap cahaya cukup lambat, LDR tidak digunakan pada situasi dimana intesitas cahaya berubah secara drastis. Rangkaian elektronik yang dapat digunakan untuk LDR adalah rangkaian yang dapat mengukur nilai resistansi dari LDR tersebut. Dari hukum ohm, diketahui bahwa:

V = I.R

Dengan V adalah beda potensial antara dua titik, I adalah arus yang mengalir di antara-nya, dan R adalah resistansi di antara-nya. Lebih lanjut dikatakan pula bahwa nilai R tidak bergantung dari V ataupun I. Sehingga, jika ada perubahan nilai resistansi dari R, maka nilai tegangan V-nya pun akan berubah. Jika beda potensial di-set tetap, maka perubahan resistansi hanya akan mempengaruhi besar arusnya.

Karakteristik Sensor LDR

Adapun spesifikasi atau karakteristrik umum dari sensor cahaya LDR adalah sebagai berikut :

·                   Tegangan maksimum (DC): 150V

·                   Konsumsi arus maksimum: 100mW

·                   Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

·                   Puncak spektral: 540nm (ukuran gelombang cahaya)

·                   Waktu Respon Sensor : 20ms – 30ms

·                   Suhu operasi: -30° Celsius – 70° Celcius.




7.  Seven Segment

Seven segment merupakan bagian-bagian yang digunakan untuk menampilkan angka atau bilangan decimal. Seven segment tersebut terbagi menjadi 7 batang LED yang disusun membentuk angka 8 dengan menggunakan huruf a-f yang disebut DOT MATRIKS. Setiap segment ini terdiri dari 1 atau 2 LED (Light Emitting Dioda). Seven segment bisa menunjukan angka-angka desimal serta beberapa bentuk tertentu melalui gabungan aktif atau tidaknya LED penyususnan dalam seven segment.

Supaya memudahkan penggunaannnya biasanya memakai sebuah sebuah seven segment driver yang akan mengatur aktif atau tidaknya led-led dalam seven segment sesuai dengan inputan biner yang diberikan. Bentuk tampilan modern disusun sebagai metode 7 bagian atau dot matriks. Jenis tersebut sama dengan namanya, menggunakan sistem tujuh batang led yang dilapis membentuk angka 8 seperti yang ditunjukkan pada gambar di atas. Huruf yang dilihatkan dalam gambar itu ditetapkan untuk menandai bagian-bagian tersebut.

Dengan menyalakan beberapa segmen yang sesuai, akan dapat diperagakan digit-digit dari 0 sampai 9, dan juga bentuk huruf A sampai F (dimodifikasi). Sinyal input dari switches tidak dapat langsung dikirimkan ke peraga 7 bagian, sehingga harus menggunakan decoder BCD (Binary Code Decimal) ke 7 segmen sebagai antar muka. Decoder tersebut terbentuk  dari pintu-pintu akal yang masukannya berbetuk digit BCD dan keluarannya berupa saluran-saluran untuk mengemudikan tampilan 7 segmen.



8.  Diode

Diode (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Berikut ini adalah fungsi dari dioda antara lain:

· 1. Untuk alat sensor panas, misalnya dalam amplifier.

2. Sebagai sekering(saklar) atau pengaman.

3. Untuk rangkaian clamper dapat memberikan tambahan partikel DC untuk sinyal AC.

4. Untuk menstabilkan tegangan pada voltage regulator

5. Untuk penyearah

6. Untuk indikator

7. Untuk alat menggandakan tegangan.

8. Untuk alat sensor cahaya, biasanya menggunakan dioda photo.



Simbol dioda


Untuk menentukan arus zener (IZ), berlaku persamaan :

Grafik


Pada grafik terlihat bahwa pada tegangan dibawah ambang batas tegangan mundur (reverse) sebuah dioda akan tembus (menghantar) dan tidak bisa menahan lagi. Batas ini disebut dengan area tegangan breakdown dioda. Kondisi dioda pada area ini adalah tembus atau menghantar dan tidak menghambat. Kemudian pada level tegangan diantara tegangan breakdown dan tegangan forward terdapat area tegangan reverse dan tegangan cut off. Pada area ini kondisi dioda adalah menahan atau tidak mengalirkan arus listrik.

9. LED

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).





10. Potensiometer

Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :

·          Penyapu atau disebut juga dengan Wiper

·          Element Resistif

·          Terminal


Jenis-jenis Potensiometer

1.    Potensiometer Slider, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara menggeserkan Wiper-nya dari kiri ke kanan atau dari bawah ke atas sesuai dengan pemasangannya. Biasanya menggunakan Ibu Jari untuk menggeser wiper- nya.

2.     Potensiometer Rotary, yaitu Potensiometer yang nilai resistansinya dapat diatur dengan cara memutarkan Wiper-nya sepanjang lintasan yang melingkar. Biasanya menggunakan Ibu Jari untuk memutar wiper tersebut. Oleh karena itu, Potensiometer Rotary sering disebut juga dengan Thumbwheel Potentiometer.

3.  Potensiometer Trimmer, yaitu Potensiometer yang bentuknya kecil dan harus menggunakan alat khusus seperti Obeng (screwdriver) untuk memutarnya. Potensiometer Trimmer ini biasanya dipasangkan di PCB dan jarang dilakukan pengaturannya.


Fungsi-fungsi Potensiometer

1. Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.

2. Sebagai Pengatur Tegangan pada Rangkaian Power Supply

3. Sebagai Pembagi Tegangan

4. Aplikasi Switch TRIAC

5. Digunakan sebagai Joystick pada Tranduser

6. Sebagai Pengendali Level Sinyal



11. Inverter NOT (IC 74HC05)

Gerbang NOT atau disebut juga "NOT GATE" atau Inverter (Gerbang Pembalik) adalah jenis gerbang logika yang hanya memiliki satu input (Masukan) dan satu output (keluaran). Dikatakan Inverter (gerbang pembalik) karena gerbang ini akan menghasilkan nilai ouput yang berlawanan dengan nilai inputnya . Untuk lebih jelasnya perhatikan simbol dan tabel kebenaran gerbang NOT berikut.

Pada gerbang logika NOT, simbol yang menandakan operasi gerbang logika NOT adalah tanda minus (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOT. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOT akan menghasilkan output (keluaran) logika 1 bila variabel input (masukan) bernilai logika 0" sebalikanya "Gerbang NOT akan menghasilkan keluaran logika 0 bila input (masukan) bernilai logika 1".



12. Gerbang AND


AND adalah suatu gerbang yang bertujuan untuk menghasilkan logika output berlogika 0 apabila salah satu, sebagian atau semua inputnya berlogika 0 dan sebaliknya output berlogika 1 apabila semua inputnya berlogika 1.



13. IC 4026

IC 4026 adalah 16-pin CMOS 7-segmen counter dari seri 4000. Jika input clock diberikan pulsa maka akan menghasilkan output dalam bentuk yang dapat ditampilkan pada layar 7-segmen. IC ini untuk menyederhanakan penggunaan dekoder desimal ke biner atau 7-segmen decoder pada rangkaian counter/pencacah, tetapi hanya terbatas digunakan untuk menampilkan (desimal) digit 0-9. Output dari 7 segmen adalah active ‘high” sehingga dibutuhkan 7 segmen yang komon katoda (negatif). Sedangkan tabel berikut menggambarkan output yang diberikan oleh IC saat diberikan pulsa clock:





14. Gerbang Logika XOR (IC 4030)

Gerbang XOR adalah kombinasi dari gerbang-gerbang logika yang komplek yang digunakan untuk membentuk rangkaian logika aritmatika, komparator dan rangkaian untuk mendeteksi error. Gerbang logika XOR disimbolkan seperti pada gambar berikut ini.

 Dalam bentuk aljabar Boolean, logika Ex-OR dapat dituliskan seperti berikut ini.


Gerbang logika Ex-OR biasanya digunakan untuk membuat rangkaian operasi  aritmatika dan perhitungan khusus Adder dan Half-Adder. Gerbang logika Ex-OR dapat berfungsi sebagai “carry-bit” atau sebagai kontroller inverter, di mana salah satu input melewatkan data biner dan input lainnya berfungsi sebagai pemberi signal kontrol.

Tabel kebenaran logika XOR


15. Gerbang Logika NOR (IC 7402)

Gerbang NOR atau "NOR GATE" merupakan pengembangan dari gabungan kombinasi gerbang OR dan gerbang NOT. Gerbang ini juga memiliki dua input dan 1 satu keluaran, untuk lebih jelasnya perhatikan gambar simbol dan tabel kebenaran dibawah.

Pada gerbang logika NOR, simbol yang menandakan operasi gerbang logika NAND adalah tanda tanbah (+) dan bar (-) diatas variabel, perhatikan gambar diatas.

Perhatikan tabel kebenaran gerbang NOR. Cara cepat untuk mengingat tabelnya adalah dengan mengingat pernyataan berikut. "Gerbang NOR akan menghasilkan output logika 1 bila semua inputnya memiliki logika 0" sedangkan " Gerbang NOR akan menghasilkan keluaran logika 0 bila salah satu input atau semua input memiliki logika 1".

Secara singkat, sama halnya dengan gerbang AND. Output gerbang NOR merupakan kebalikan ouput gerbang OR, jadi cukup mengingat gerbang OR saja lalu membaliknya.

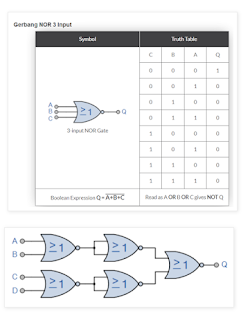

 Jenis Gerbang Logika NOR


Berdasarkan gambar diatas ekspresi Boolean untuk gerbang NOR 4 input yaitu :

Seperti hanya gerbang logika NAND, gerbang NOR umumnya disebut juuga sebagai gerbang universal, hal ini dikarenakan gerbang NOR dapat menghasilkan berbagai jenis gerbang logika lainnya seperti halnya gerbang NAND. Dengan menghubungkannya secara bersama-sama, maka gerbang NOR juga dapat membentuk 3 gerbang logika dasar yaitu gerbang AND, OR, dan NOT.




4. Percobaan

    4.1 Prosedur Percobaan

1. Buka aplikasi proteus

2. Pilih komponen yang dibutuhkan, pada rangkaian ini dibutukan komponen, seperti sensor MQ2, resistor, dioda, relay, motor, led, gerbang nand, gerbang and, inverter dan  baterai

3. Rangkai setiap komponen menjadi rangkaian yang diinginkan

4. Ubah spesifikasi komponen sesuai kebutuhan

5. Tambahkan DC voltmeter untuk mengetahui besar tegangan yang dinginkan.

6. Jalankan simulasi rangkaian.




a. Rangkaian




b. Prinsip Kerja

Jika pada telur terdeteksi bau, yang mana itu merupakan gas hodrogen sulfida maka sensor gas akan berlogika 1 lalu arus akan masuk ke gerbang dan mengaktifkan gerbang XOR karena inputnya berlogika 1 0 sehingga outputnya akan berlogika 1 dan menyalakan led kuning sebagai indikator kalau telur busuk, sehingga arus akan menuju gerbang NOR sehingga output dari gerbang nor tersebut berlogika 0. Selain itu arus dari led tadi akan masuk menuju gerbang XOR dan akan berlogika 1 lalu akan menghitung berapa banyak clock yang dialirkan sehingga seven segment akan menampilkan jumlah telur busuk yang terdeteksi.

Begitu pula jika sensor gas berlogika 0 namun terdeteksi cahaya pada telur tidak tembus ke ldr maka sensor dikatakan busuk, sensor akan mati dan tidak mengeluarkan tegangan output sehingga logikanya menjadi 0. Selanjutnya akan masuk melalui gerbang dan akan mengaktifkan gerbang XOR dan akan menyalakan led kuning, dan seven segment akan menampilkan jumlah telur busuk yang dideteksi.

Selanjutnya jika kedua sensor mendeteksi ada indikasi telur busuk maka sensor gas akan berlogika 1 dan ldr akn berlogika 0, sehingga akan masuk ke gerbang dan mengaktifkan gerbang AND dengan menyalakan led merah sebagai indikator telur busuk. Selain itu arus dari led tadi akan masuk menuju gerbang XOR dan akan berlogika 1 lalu akan menghitung berapa banyak clock yang dialirkan sehingga seven segment akan menampilkan jumlah telur busuk yang terdeteksi.

Disisi lain jika kedua sensor tidak mendeteksi telur busuk maka sensor gas akan berlogika 0 dan ldr akan mendeteksi cahaya sehingga tegangan dari ldr akan diperbesar oleh om amp non inverting sebesar 10 volt lalu akan cukup untuk membuat gerbang not aktif sehingga output nya akan berlogika 0 sehingga arus akan masuk ke gerbang dan akan mengaktifkan gerbang NOR dan akan menyalakan led hijau sebagai indikator bahwa telur bagus. Lalu pada rangkaian penghitung jumlah telur gerbang XOR berlogika 0 sehingga seven segment tidak menghitung telur.










File Rangkaian klik disini

Video Simulasi klik disini
