SOAL PILIHAN GANDA







1. Sensor Thermal

1. Jangkauan suhu  operasi sensor LM35 adalah....

a. -45°C hingga +150°C

b. -40°C hingga +150°C

c. -45°C hingga +155°C

d.-55°C hingga +150°C

e. -55°C hingga +155°C

Jawaban:d. -55°C hingga +150°C

2. Di bawah ini yang tidak termasuk kedalam kelebihan menggunakan sensor LM35 adalah....

a. Tidak memerlukan pengkondisian sinyal

b.  Linearitas +10 mV/ ºC

c. Rentang suhu yang jauh, antara -55 sampai +150ºC

d. Kalibrasi dalam satuan derajat celcius

e. Arus yang mengalir lebih dari 60 μA

Jawaban: e. Arus yang mengalir lebih dari 60 μA


2. Sensor Mekanis

1. Sensor yang befungsi untuk mendeteksi getaran dan akan diuba ke dalam sinyal listrik adalah....

a. Sensor Vibration SW420

b. Sensor Infared

c. Sensor PIR

d. Sensor MQ2

e. Sensor flame

Jawaban: c. SensorVibration SW420

2. Berikut ini yang bukan merupakan karakteristik sensor vibration SW420 adalah.....

a.Tegangan operasi 3,3 V hinggan 5V DC

b. Mudah digunakan dengan mikrokontroler atau IC digital/analog normal

c.Sudut efektif <15 °

d. Pengukuran sudut 10 °

e. c dan d

Jawaban: e. c dan d




3. Sensor Optik

1. Sensor yang merupakan salah satu komponen resistor yang nilai resistansinya akan berubah ubah

 dengan intensitas cahaya yang mengenainya adalah sensor...

a. Sensor PIR

b. Sensor Magnet

c. Sensor LDR

d. Sensor Infared

e. Sensor touch

Jawaban: c. Sensor LDR

2.Perhatikan karakteristik sensor di bawah ini

 1.    Tegangan maksimum (DC): 150V

2.     Konsumsi arus maksimum: 100mW

3.    Tingkatan Resistansi/Tahanan : 10Ω sampai 100KΩ

4.    Puncak spektral: 540nm (ukuran gelombang cahaya)

5.    Waktu Respon Sensor : 20ms – 30ms

6.    Suhu operasi: -30° Celsius – 70° Celcius
Berdasarkan karakteristik di atas sensor tersebut adalah....
a. Sensor PIR

b. Sensor LDR

c. Sensor Infared

d. Sensor Rain

e. Thermocouple

Jawaban:b. Sensor LDR



4. Sensor Fisika


1. Sensor yang  tidak termasuk ke dalam sensor fisika adalah...

a. Sensor cahaya

b. Sensor suhu

c. Sensor suara

d. Sensor percepatan

e. Sensor gas

Jawaban: d. Sensor gas


2. Pernyataan di bawah ini yang berkaitan dengan NTC adalah...


a. Perubahan suhu berbanding terbalik dengan nilai resistansi. Apabila suhu tinggi, maka resistansi

yang terbentuk adalah rendah. Sebaliknya, apabila suhu terdeteksi rendah, maka nilai resistansi akan

naik.

b. Perubahan suhu sebanding dengan nilai resitansi. Apabila suhu tinggi, maka resistansi yang terbentuk adalah tinggi, maka nilai resistansi akan turun

c. Perubahan suhu tidak berpengaruh terhadapa nilai resitansi

d. A dan C benar

e. A dan B salah

Jawaban: a. Perubahan suhu berbanding terbalik dengan nilai resistansi. Apabila suhu tinggi, maka resistansi  yang terbentuk adalah rendah. Sebaliknya, apabila suhu terdeteksi rendah, maka nilai resistansi akan naik.




5. Sensor Kimia

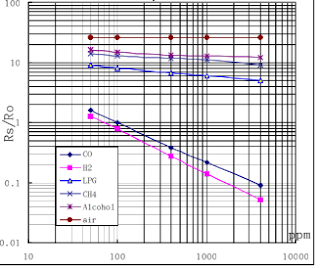

1. Dibawah ini yang merupakan grafik dari densor MQ2 adalah...

a.


b.


c.


d.


e. semua salah

Jawaban: a


2. Perhatikan spesifikasi di bawah ini


1. Catu daya pemanas : 5V AC/DC

2. Catu daya rangkaian : 5VDC

3. Range pengukuran : 200 - 5000ppm untuk LPG, propane 300 - 5000ppm untuk butane 5000 - 20000ppm untuk methane 300 - 5000ppm untuk Hidrogen

4.  Keluaran : analog (perubahan tegangan)

spesifikasi di atas merupakan spesifikasi...

a. Sensor LM35

b. Sensor Optocoupler

c. Sensor MQ-2

d. Sensor Thermocouple

e. Sensor Proximity

Jawaban: c. Sensor MQ-2




6. Aplikasi Sensor Kelompok

1. Kesalahan pada rangakain di bawah ini adalah....


a.  Tidak menggunakan voltmeter pada output sensor PIR

b. Tidak menggunakan voltmeter pada output opamp

c. penguatan pada opamp sebesar 2x

d. A dan B benar

e.  A dan C benar

Jawaban: d. A dan B benar


2.  apa saja output pada rangkaian di atas...

a. Motor dan Lampu

b. Motor dan LED

c. Lampu dan Buzzer

d. Lampu dan LED

e. Motor dan buzzer

Jawaban: a. Motor dan lampu




7. Aplikasi Sensor Pribadi

1. Sensor yang digunakan pada rangkaian di bawah ini adalah:


a. Sensor IR, Sensor Thermistor, Sensor Strain Gauge

b. Sensor MQ-2, Sensor infared, Sensor PIR

c. Sensor MQ2, Sensor infared, Sensor rain

d. Sensor PIR, Sensor LM35, Sensor MQ2

e. Sensor Flame, Sensor Rain, Sensor MQ2

Jawaban: e. Sensor Flame, Sensor Rain, Sensor MQ2


2. Kesalahan pada rangkaian di bawah ini adalah...



a. Supply relay disatukan dengan suply motor

b. tidak menserikan LED dengan resistor

c. Penguatan pada rangkaian opamp sebesar 2x

d. A dan B benar

e. A dan C benar

Jawaban: d. A dan B benar


8. Latihan

1. Output pada rangkaian di bawah ini adalah....


a. Lampu dan motor

b. LED dan Motor

c. Lampu dan Buzzer

d. Motor dan Buzzer

e. Motor dan LED

Jawaban : a. Lampu dan motor


2.Kesalahan pada rangkaian di bawah ini adalah...


a. Tidak memasang voltmeter di setiap input transistor

b.  Transistor Q1 aktif

c. Transistor Q2 aktif

d. outputnya berupa motor

e. outputnya berupa buzzer dan LED

Jawaban: a. Tidak memasang voltmeter di setiap input transitor

9. Kuis

1. Kesalahan dari rangkaian di bawah ini adalah....


a. Tidak menggunakan resistor antara output opamp dan input transistor

b. Tidak menggunakan voltmeter di setiap output opamp

c. Besarnya resistor pada opamp kecil dari 10K

d. A dan B benar

e. A, B dan C benar

Jawaban: e. A, B dan C benar

2. Output yang digunakan pada rangkaian di bawah ini adalah...


a. Motor

b. LED

c. Motor dan LED

d. Motor, LED dan Buzzer

e. LED dan Buzzer

Jawaban: d. Motor, LED dan Buzzer
