1. Jurnal[Kembali]
2. Alat dan Bahan[Kembali]
1. Gerbang logika XOR
2. Gerbang logika AND
3. Gerbang logika OR
4. Gerbang logika NOT
5. Logigstate
6. Logicprobe
3. Rangkaian Simulasi[Kembali]
4. Prinsip Kerja[Kembali]

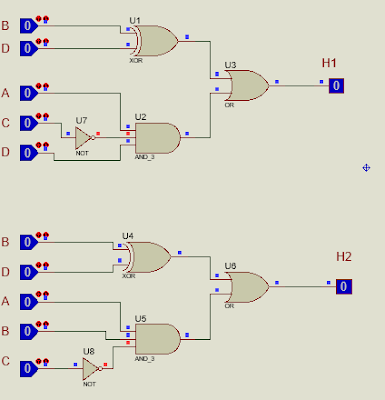

Pada rangkaian diatas terdapat gerbang XOR, gerbang AND dengan 3 input, gerbang OR, dan sebagai inputnya logicstate, dan sebagai output nya logicprobe.
Pada gerbang XOR ketika saklar B dan D berlogika 0 maka input untuk gerbang logika XOR keduanya berlogika 0, sehingga ouputnya berlogika 0, ini dikarenakan berdasarkan tabel kebenaran XOR, yang mana outputnya akan berlogika 1 ketika sebagian inputnya berlogika 1.
Pada gerbang logika AND dengan 3 input pada rangkaian pertama ketika saklar A, C dan D berlogika 0, maka output gerbang NOT yang terhubung dengan saklar C akan berlogika 1, sehingga input dari gerbang logika AND dengan 3 input berlogika 0,1,0, maka outputnya berlogika 0, karena berdasarkan tabel kebenaran, gerbang AND dengan 3 input akan berlogika 1 ketika semua inputnya berlogika 1.
Pada gerbang logika AND dengan 3 input pada rangkaian kedua ketika saklar A, B dan C berlogika 0, maka output gerbang NOT yang terhubung dengan saklar C akan berlogika 1, sehingga input dari gerbang logika AND dengan 3 input berlogika 0,0,1, maka outputnya berlogika 0, karena berdasarkan tabel kebenaran, gerban AND dengan 3 input akan berlogika 1 ketika semua inputnya berlogika 1.
Kemudian output dari gerbang XOR dan AND masuk ke kaki input gerbang OR, sehingga input dari gerbang logika OR berlogika 0, maka berdasarkan tabel kebenaran gerbang OR akan berlogika 1 ketika semua atau sebagian inputnya berlogika 1. Maka, pada rangkaian ini output dari gerbang OR berlogika 0.
5. Video Rangkaian[Kembali]
6. Analisa[Kembali]
1. Jelaskan bagaimana mendapatkan H1 dan H2!
Jawab :
Untuk mendapatkan H1 dan H2 pada rangkaian percobaan, maka bergantung pada input awal gerbang logika XOR dan AND dengan 3 input, dimana input awal berupa yang logicstate terhubung ke kedua input dari gerbang XOR dan juga terhubung dengan input gerbang NOT, dan output dari gerbang NOT menjadi output dari salah satu gerbang AND. Kemudian output dari gerbang XOR dan gerbang AND akan menjadi input untuk gerbang OR. Sehingga, output dari gerbang OR menghasilkan H1 dan H2.
2. Apa pengaruh input dan output dari gabungan gerbang logika?
Jawab :
Pengaruh input dan output dari gabungan gerbang logika adalah , dimana input awal terhubung ke salah satu gerbang logika yang berarti inputan awal menjadi input dari gerbang logika tersebut. Dan output dari gerbang logika tadi akan menjadi input untuk gerbang logika selanjutnya yang nanti akan mempengaruhi prinsip kerja dari gerbang logika. Dan begitu seterusnya, jadi pengaruh input dan output dari rangkaian gabungan adalah saling bergantung kepada gerbang input dan output gerbang sebelumnya.
Contohnya pada rangkaian di percobaan gerbang XOR ketika saklar B dan D berlogika 0 maka input untuk gerbang logika XOR keduanya berlogika 0, sehingga ouputnya berlogika 0, ini dikarenakan berdasarkan tabel kebenaran XOR, yang mana outputnya akan berlogika 1 ketika sebagian inputnya berlogika 1.
Pada gerbang logika AND dengan 3 input pada rangkaian kedua ketika saklar A, B dan C berlogika 0, maka output gerbang NOT yang terhubung dengan saklar C akan berlogika 1, sehingga input dari gerbang logika AND dengan 3 input berlogika 0,0,1, maka outputnya berlogika 0, karena berdasarkan tabel kebenaran, gerban AND dengan 3 input akan berlogika 1 ketika semua inputnya berlogika 1.
Kemudian output dari gerbang XOR dan AND masuk ke kaki input gerbang OR, sehingga input dari gerbang logika OR berlogika 0, maka berdasarkan tabel kebenaran gerbang OR akan berlogika 1 ketika semua atau sebagian inputnya berlogika 1. Maka, pada rangkaian ini output dari gerbang OR berlogika 0.
7. Link Download[Kembali]
Rangkaian Simulasiklik
Videoklik
HTMLklik
