Laporan Akhir Percobaan 5 Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Alat dan Bahan

3. Rangkaian Simulasi

4. Prinsip Kerja Rangkaian

5. Video Rangkaian

6. Analisa

7. Link Download

 1. Jurnal[Kembali]

2. Alat dan Bahan[Kembali]

    a. IC 74LS47N

    b. Saklar

    c. Seven segment common anoda

3. Rangkaian Simulasi[Kembali]

4. Prinsip Kerja[Kembali]

Pada rangkaian ini, terdapat IC 74LS7N yang berfungsi untuk mengkonversikan bilangan biner sesuai dengan nilai yang dikodekan. IC tersebut dihubungkan ke switch yang berfungsi untuk mengatur input pada IC. Switch dihubungkan ke VCC yang menjadi sumber tegangan dan akan memberikan input berlogika 1 pada IC. Dan juga switch juga dihubungkan ke ground untuk memberikan logika 0 pada IC.  Saat input masuk ke pin A, B, C dan D pada IC yang  merupakan  bilangan biner. Kemudian, inputan tersebut akan di proses dan dikodekan oleh IC dan nantinya akan diteruskan ke seven segment. Seven segment yang digunakan pada rangkaian ini adalah seven segmen common anoda yaitu komponen yang dihubungkan dengan VCC. Pada seven segmen anoda LED dari masing-masing segment akan menyala saat input yang masuk berlogika 0. Dan pada ujung output dari IC terdapat inverter yang akan mengubah/membalikan logika. Dan untuk pin LT (Lamp Test) yang berfungsi untuk menyalakan semua LED pada seven segment yang aktif saat diberi logika low, kemudian untuk pin RBI (Riple Blanking Input) berfungsi untuk menahan data output ke penampil seven segment yang akan aktif saat diberi logika low.

5. Video Rangkaian[Kembali]

6. Analisa[Kembali]

    1. Analisa output yang dihasilkan (seven segmen) berdasarkan biner yang didapatkan.

    Jawab :

    Tampilan seven segment yang dihasilkan dipengeruhi oleh pin A, B, C dan D pada IC

    74LS47N yang merupakan bilangan biner, yang kemudian akan dikodekan  oleh IC

    yang nantinya akan diteruskan ke seven segment. Ketika pada variasi biner 1000  dan

    ketika LT, RBI,  RBO berlogika 0 maka akan tampil  pada seven segment angka 8 .

    Setelah dilakukan percobaan didapatkan angka yang cocok dari bilangan biner dan

    dari bilangan desimal yang ditampilkan oleh seven segment



    2. Jelaskan perbedaan rangkaian seven segmen katoda dan anoda

    Jawab :

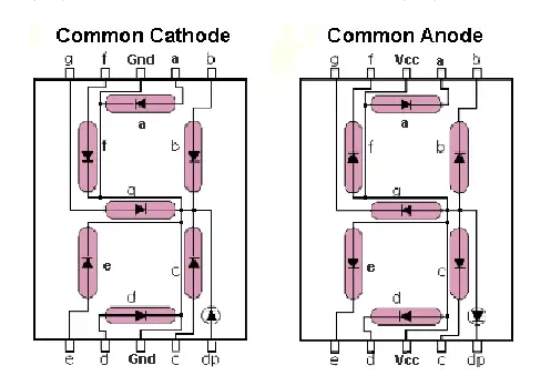

    Perbedaan seven segment anoda dengan katoda adalah untuk common catoda segmennya dapat menyala ketika berlogika high karena aktif tinggi. Sedangkan, untuk common anoda segmennya akan  menyala ketika dihubungkan dengan logika low karena aktif rendah. Kemudian perbedaannya dapat dilihat dari gambar di atas yaitu common caroda terhubung dengan ground, dan common anoda terhubung dengan VCC.

    3. Jika IC 74LS47N dihilangkan atau seven segment dihubungkan ke switch, analisa output yang

    didapatkan

    Jawab :

    Jika IC 74LS47N dihilangkan  maka  tidak ada tampilan dari seven segment karena inputan

    biner dari switch tidak dikonversi karena IC dihilangkan, sehingga seven segmen tidak

    menampilkan bilangan desimal, karena yang akan ditampilkan seven segment adalah bilangan

    desimal.
